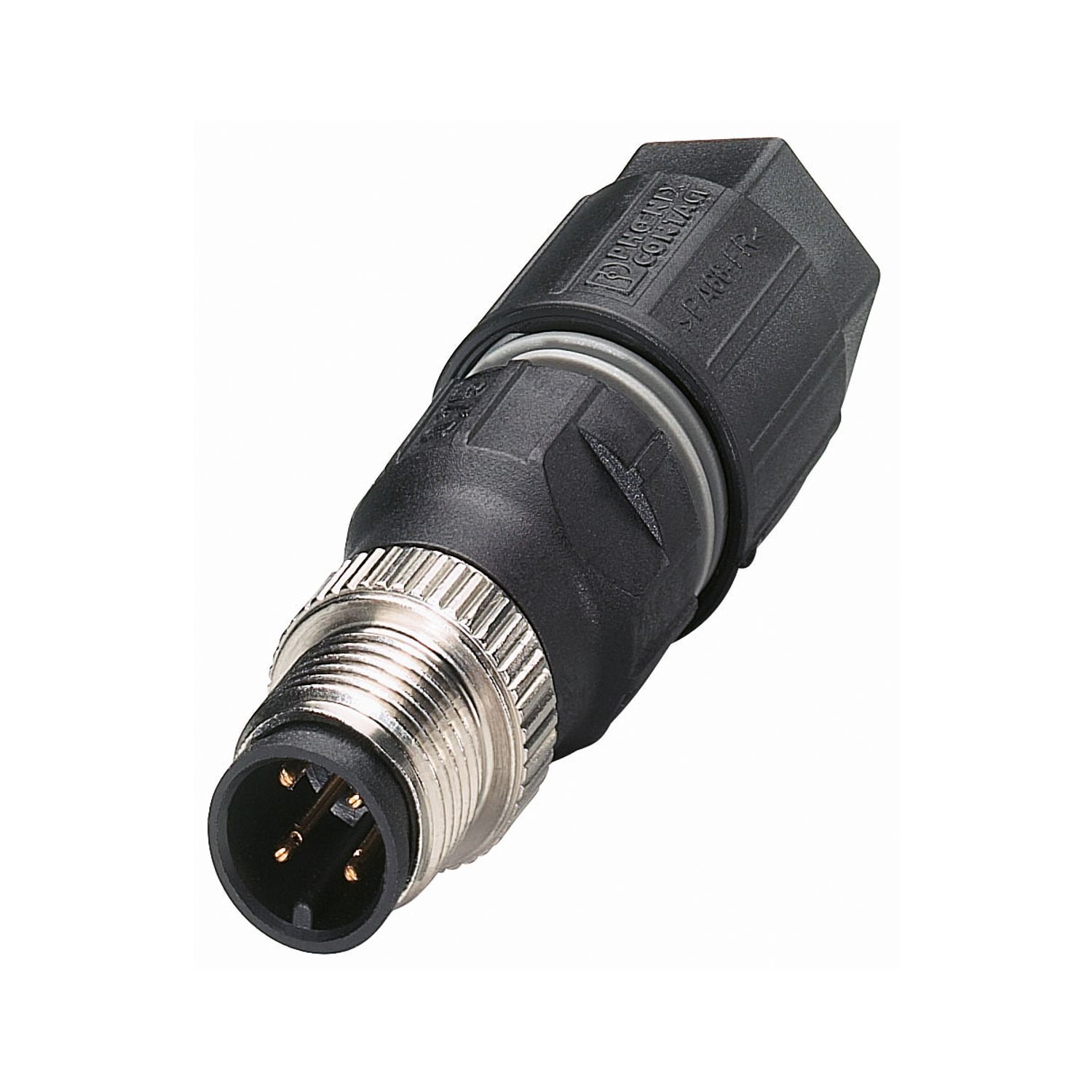

SACC-M12MS-4QO-0,75-M - 连接器
1641785
连接器，通用，4-位置，插头 直头 M12，编码: A，快速免剥线连接，螺圈材料: 锌铸，镀镍，电缆外径 4 mm ... 8 mm
产品类型 圆形连接器（电缆侧）
传感器类型 通用
位数 4
出线口编号 1
屏蔽 无
编码 A
电缆出口 直头
绝缘特性
过电压类别 III
污染等级 3
尺寸
尺寸图
长度 55 mm
接合螺母扳手规格 15 mm
扳手规格，埋头螺母 15 mm
外部尺寸
外径 4 mm ... 8 mm
壳体
直径外壳 18.4 mm
材料规格
阻燃等级，符合UL 94 V0
密封材料 NBR
夹具本体材料 PA 6
接触件材料 CuSn
材料接触表面 Ni/Au
接触件载体材料 TPU
螺钉连接材料 锌铸，镀镍
缆线绝缘材料 PVC/PE/PP/橡胶
连接数据
导线连接
连接方式 快速免剥线连接
接线横截面 0.34 mm² ... 0.75 mm²
可连接导线横截面AWG 22 ... 18
紧固扭矩 0.4 Nm (M12 螺圈)
1.5 Nm (压紧螺母)
针位分配
触点 | 颜色（信号指示）| 触点（可选） 1 = BN
2 = WH
3 = BU
4 = BK
