| 详细参数 | |||
|---|---|---|---|
| 品牌 | 上海幻通 | 型号 | W5VS-AAA-RW5DY-AA-R |
| 测量精度 | 0.5 | 频率 | 50-60HZ |
| 精度等级 | 一级 | 适用范围 | 4-20Ma |
| 加工定制 | 是 | 重量 | 0.5 |
| 产地 | 上海 | ||

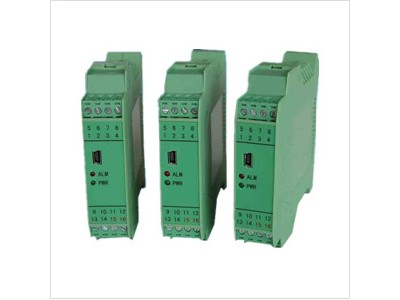

W5VS-AAA-R W5DY-AA-R信号隔离分配器直流隔离变换器模块
W5VS-AAA-R信号隔离分配器
输入电流 A：DC 4-20mA； B：DC 1-5mA； C：DC 0-20mA； D：DC 0-20mA； E：DC 0-16mA； F：DC 0-10mA； G：DC 0-1mA； H：DC 10-50mA
输入电压 3：DC 0-1V 4：DC 0-10V 5：DC 0-5V 6：DC 1-5V 7：DC -10～+10V
输出1：4-20mA 0-10V 0-5V 1-5V
输出2：4-20mA 0-10V 0-5V 1-5V
辅助电源：R：24VDC
定货说明
型号和附加码（例：一入两出：W5VS-AAA-R)
特定输入、输出范围详细填写(代码Z和0）
特点：
直流信号输入隔离器，将各种输入的直流信号经隔离滤波处理，转换成所需的标准过程信号输出至控制系统或其它智能仪表。输入/输出/电源之间光耦全隔离，比电磁隔离更加灵敏。解决工业现场信号干扰、转换、传输及匹配问题。在工业现场与各种温度、压力、液位、流量变送器等配套，完成取回参数信号、隔离转换输出的工作，并对PLC、变频器、DCS系统等起保护作用。
模块化表芯设计，无需做任何调整
隔离与变送一体，输入/输出/电源之间电磁全隔离器
高品质进口元器件；低功耗、低温漂、高精度
体积小巧，标准DIN35导轨安装，方便快捷
性能稳定可靠，可完全替代进口产品
以成功运行于钢铁、铝业、石化、电力、水处理、冶金、除尘、环保、等行业。
我公司的隔离器在烧结及高炉等项目上的良好运行，已成为各大设计院设计师们的产品！
注意事项
建议连接线使用屏蔽线，且电源线、输入线和输出线相互分离
使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在，海拔高度小于2500米
产品出厂时已调好零点和精度，请勿随意调整
用途:信号在传输过程中会遇到各种各样的干扰，为保证信号稳定，使用信号隔离器尤为重要。
技术指标：
精度等级：±0.1％
功 耗：≤0.125W
温度系数：±0.015％℃
响应时间：常规350ms,快速响应为25ms
绝缘电阻：≥100MΩ、500V DC
隔离强度：2000VAC 1min(输入对输出对电源对地)
电 源：24VDC±10％，波纹≤10％P-P
工作温度：-5℃～55℃
工作湿度：≤ 93％RH
负载能力：电流输出≤500Ω，电压输出≥2000≥Ω
安装方式：DIN导轨
接线方式：M3.5螺钉接线端子
外壳材料：耐火树脂
重 量：80g
