ATU173产品说明
产品功能
* 实时监测:实时监测各回路电压、电流、功率、功率因数等电参数信息，动态监视各配电回路断路器隔离开关、地刀等合、分闸状态及有关故障、告警等信号* 电参量查询:在配电一次图中，可以直接査看该回路详细电参量，包括三相电流、三相电压、三相总有功功率、总无功功率、总功率因数、正向有功电能，并可以査看 24 小时相电流趋势曲线* 运行报表:查询各回路或设备时间的运行参数，报表中显示电参量信息应包括:电流、电压、功率因数、有功功率、无功功率、有功电能等
* 实时告警:系统能够对配电回路断路器、隔离开关、接地刀分、合动作等遥信变位，保护动作、事故跳闸等事件发出告警。系统具有实时语音报警功能，能够对所有事件发出语音告警。告警方式有弹窗、图元闪烁、语音告警等
* 历史事件查询:能够对遥信变位，保护动作、事故跳闸，以及电压、电流、功率、功率因数越限等事件记录进行存储和管理，方便用户对系统事件和报警进行历史追溯，查询统计、事故分析等
产品特性
液晶屏:17.3"TFT液晶屏，分辨率(1920x1080)
CPU主板:Intel N97
内存:8GB
存储设备:512GB 固态硬盘
触摸屏:电容式

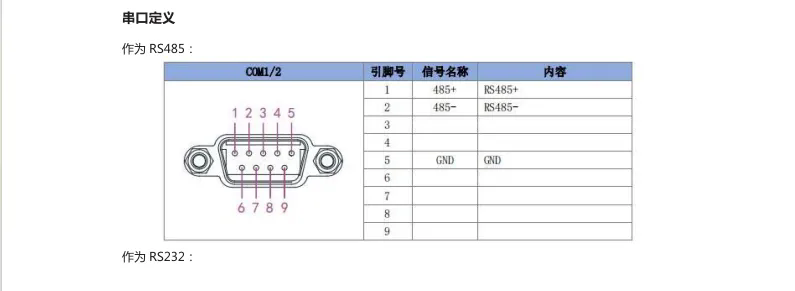

接口:6xRS485,2xUSB3.0,2xUSB2.0,2xLAN,1xHDMI, 8xDI, 6xDO
*若用到多个 RS485，可选配 Aport 串口服务器或者 ANet 智能网关
触摸屏规格
类型:10 点电容式触摸屏
透光率:285%
控制:USB 接口
表面硬度:莫氏硬度 7H
液晶屏规格
显示类型:17.3"TFT 液晶屏
分辨率:1920x1080
亮度:250cd/m2
工作温度:-10~50°C
背光寿命:30,000 小时
产品规格
结构:全金属结构
外型颜色:亚光银色
安装:嵌入式
电源:12VDC
外观尺寸:430.5x271x66mm
开孔尺寸:418.5x259mm
净重:3.59Kg
应用环境
工作温度:-10~50℃C
存储温度:-20~60°C
相对湿度:5~90% 无凝结
防水:前面板达到IP65 防护等级
相关软件
操作系统:支持 Windows10、Linux 等操作系统

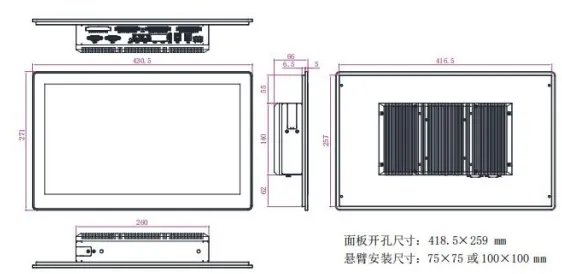

外观尺寸
其它规格ATU156、ATU133、ATU116详情咨询。
总结
监控触摸屏是一种集显示与操作功能于一体的设备。它具备直观可视化界面，能实时呈现监控画面，方便操作人员清晰查看各类监控数据、场景等。触摸操作方式便捷高效，可快速进行指令输入、功能切换等。广泛应用于安防监控、电力监控、工业生产监控等众多领域，提升监控管理的智能化水平与效率。
作者简介：宋兵兵，男，本科，安科瑞电气股份有限公司，主要研究中低压综合保护及绝缘监测系统， QQ：3007723194
