1、背景及目的
目前小区配电站房大多位于居民住宅小区地下、半地下等低洼地带，排水通道不够顺畅。逢汛期易积水，若遇暴雨，雨水甚至有可能倒灌至配电站所。在 13 号“苏迪罗”台风期间福州市区一百多个小区配电站房进水，半数以上电气设备遭受浸泡损毁，造成大面积长时间停电。对供电部门来说小区站房巡检工作量大。特殊情况如暴雨台风期间往往措手不及，因此靠以往人工巡视的方法存在着很大弊病和隐患，运行维护质量无法保证。因此电力部门有必要实时掌握对配电站运行环境（包括如环境温、湿度、安防情况、漏水情况）和配电房所属电气设备的运行情况，进而合理安排巡视、检修计划，对发现有可能影响配电网安全的缺陷隐患及时处理，同时提高运行维护人员工作效率。本文设计基于TCP/IP 网络的集中监控管理系统，采用 FCS 现场总线控制系统，通过建立配电站房动力环境监控系统对其进行远程监控，以期解决目前配电站房存在的运维管理困难。
2 安科瑞配电室环境监控系统
1概述
配电室综合监控系统包括智能监控系统屏、通讯管理机、UPS电源、视频监控子系统（云台球机、枪机）、环境监测子系统（温度、湿度、水浸、烟感）、控制子系统（灯光、空调、除湿机、风机、水泵）、门禁监控子系统（读卡器、开门按钮、磁力锁）、安防监控子系统（双鉴检测器）。
2应用场所
适用于轨道交通，工业，建筑，学校，商业综合体等35kV*以下用户端供配电自动化系统工程设计、施工和运行维护。
3系统结构
4系统功能

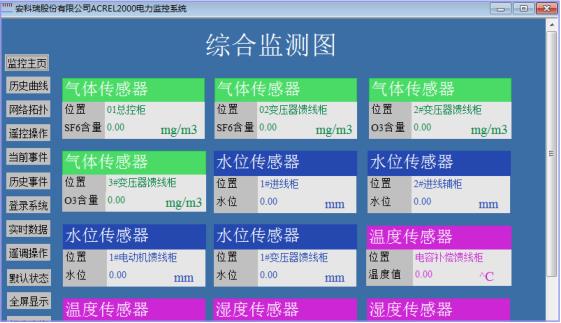

4.1实时监测
能够显示配电室设备的运行状态，实时监测配电室环境参数信息，实时显示有关故障、告警等信息。
4.2数据查询
在人机界面中，可以直接查看配电室中各个设备的运行数据。

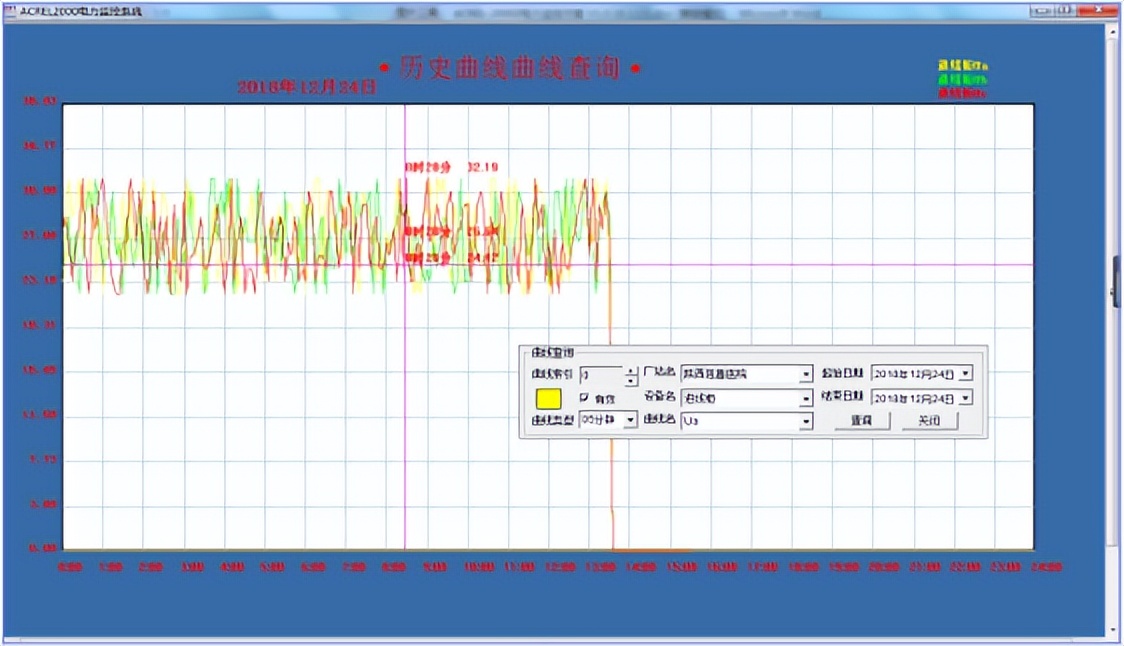

4.3曲线查询
可以直接查看各电参量曲线。

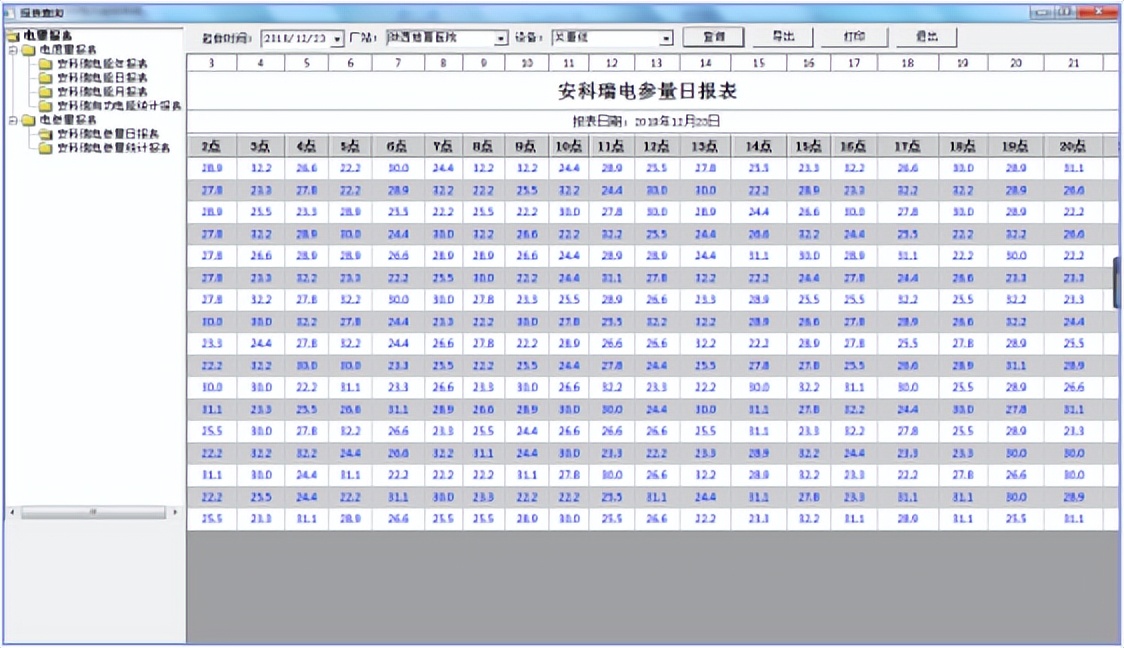

4.4运行报表
查询配电室内设备的运行数据报表。

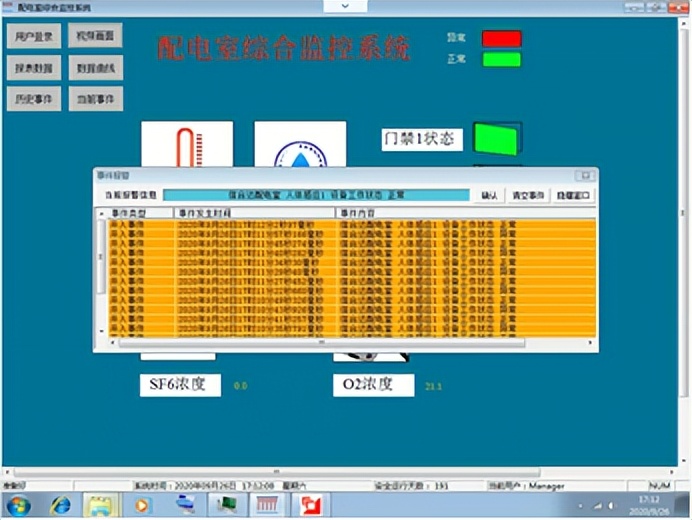

4.5实时告警
具有实时告警功能，系统能够对配电室温度、湿度、有害气体、设备故障或通信故障等事件发出告警。

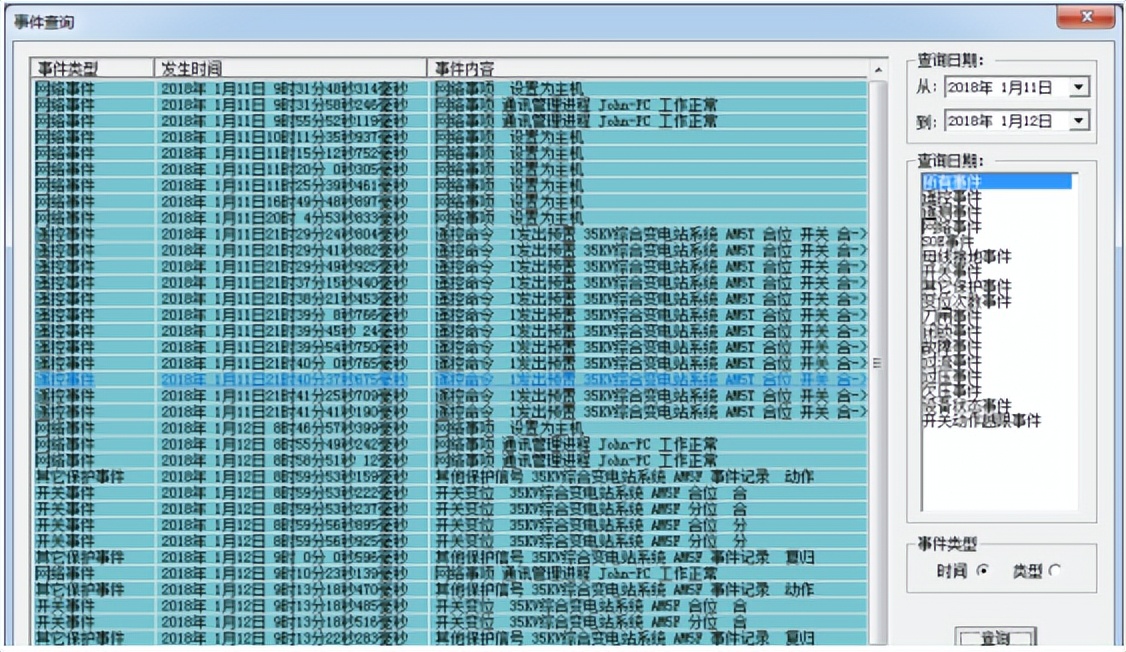

4.6历史事件查询
能够对产生的所有事件记录进行存储和管理，方便用户对系统事件和进行历史追溯、查询统计、事故分析。

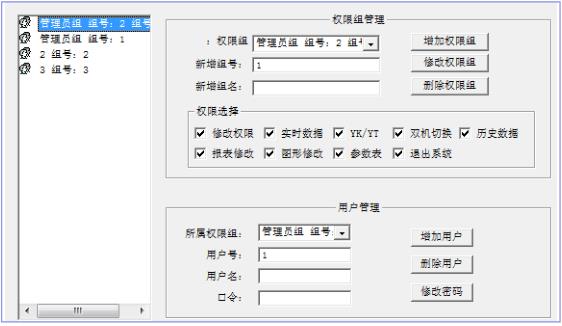

4.7用户权限管理
设置了用户权限管理功能，可以定义不同级别用户的登录名、密码*操作权限。

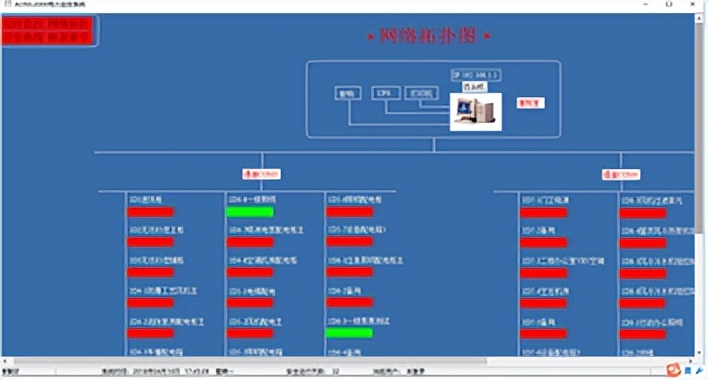

4.8网络拓扑图
支持实时监视并诊断各设备的通讯状态，能够完整的显示整个系统网络结构。

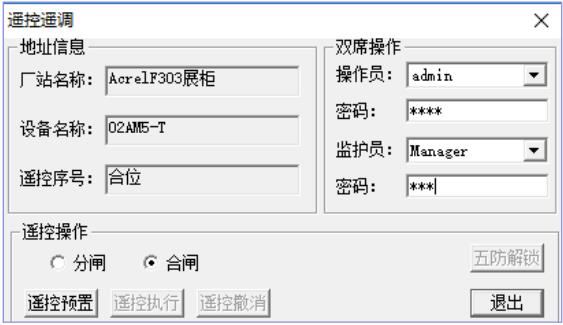

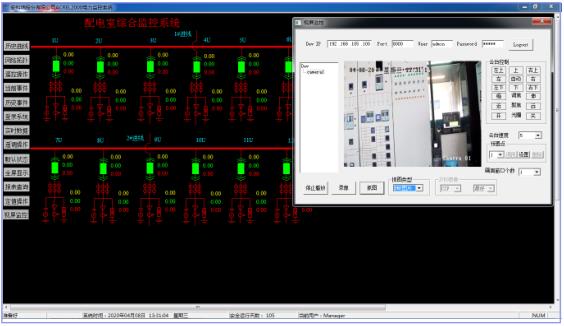

4.9遥控功能
可以对整个配电系统范围内的设备进行远程遥控操作。

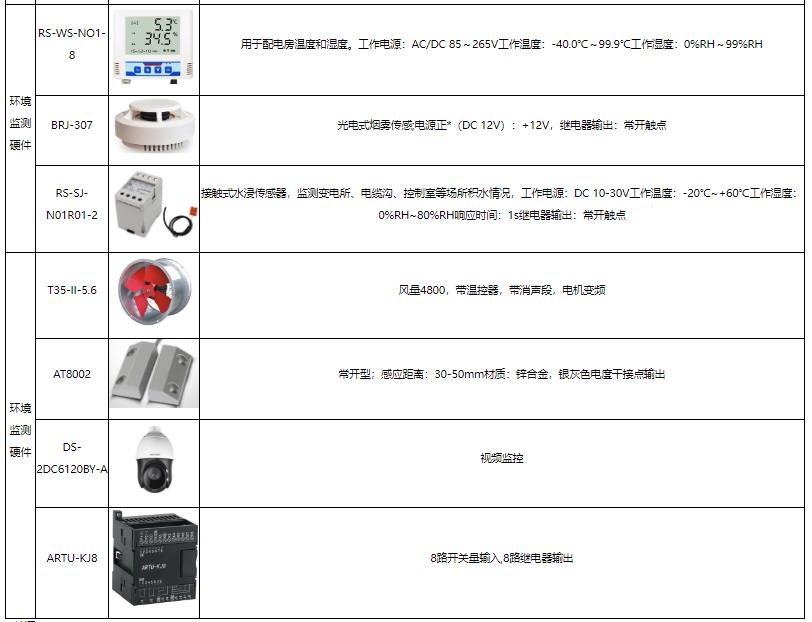

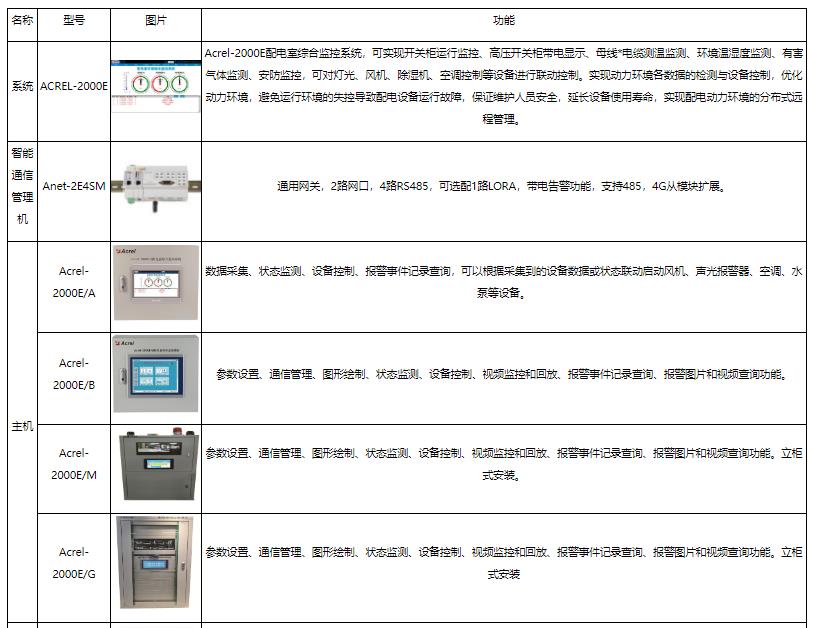

3 系统硬件配置
