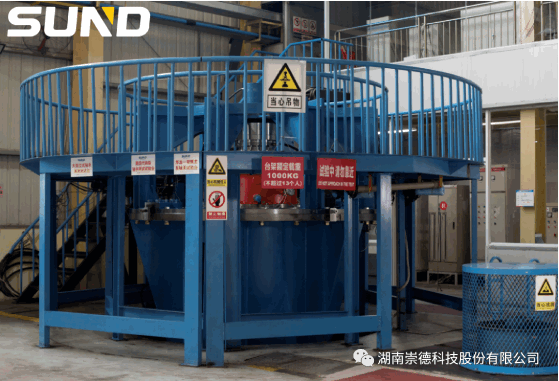

通用大型立式滑动轴承试验台，是针对立式安装的大型推力轴承开发的通用性测试平台。
该台架可以用来测试常规立式滑动轴承、核电主泵轴承、各类大型电机、泵用的推力滑动轴承，用以测试该类轴承的润滑性能、冷却性能、结构强度、可靠性等。
主体结构
该测试台采用模块化结构，其主要构成部分包括：机械本体系统、润滑系统、冷却系统、驱动系统、控制系统和数据采集系统等。
其中机械本体分为上部单向加载和下部双向加载两种方式，分别针对不同扭矩和载荷测试范围进行配置，驱动电机位于地井，更换减速装置可进行大扭矩工况启停测试。
技术参数
测试台参数(试验能力都为单项最高，不能叠加)
1.可提供轴向载荷范围(kn)：
下部双向加载：100~2000(双向)
上部往下加载：50~1000
2.驱动转速(rpm)：50~2000
3.最大扭矩(n.m)：2000(配减速箱可达15000，瞬间可达20000)
4.冷却量(kw)：300kw
5.最大冷却水量(l/min)：550
6.轴承座最大外径(mm)：3000
7.单轴承最大高度(mm)：1500
8.双轴承最大高度(mm)：2500
9.推力头内径(mm)：100~350
测量参数
涵盖：载荷、转速、瓦温、油温、水温、水量、油膜厚度、轴向位移、功耗、扭矩。
优势和特点
1、灵活的加载和驱动方式，可实现上下加载和上下驱动以及宽的加载载荷;
2、变频驱动和减速箱配合，可实现宽转速和宽扭矩测试;
3、灵活多变的机械接口，可实现宽尺寸范围的轴承测试;
4、多通道、多类型和高精度的数据采集系统，可实现复杂的采集控制以及高可信度的数据采集、分析，且操作和数据展示界面直接清晰。
(来源：湖南崇德科技股份有限公司)
